Le câblage électrique de la maison est l’élément central qui permet de distribuer l’électricité à travers toute votre habitation. Que vous soyez en train de construire une nouvelle maison, de rénover une ancienne ou d’ajouter de nouveaux appareils, il est impératif de bien comprendre le câblage électrique de la maison pour éviter les risques et garantir une installation efficace et sécuritaire.
Un câblage bien conçu permet de fournir de l’énergie de manière fiable et conforme aux normes, assurant ainsi le bon fonctionnement des appareils électriques tout en minimisant les risques d’incendie ou de surcharge électrique.

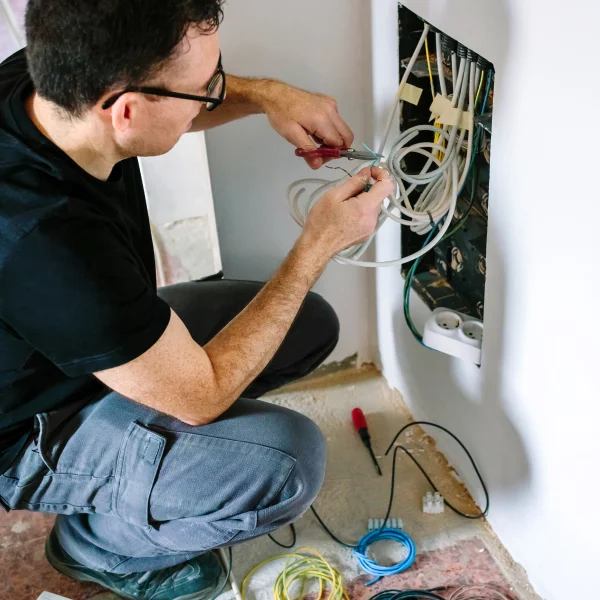

Qu’est-ce que le câblage électrique de la maison ?
Le câblage électrique de la maison fait référence à l’ensemble des fils, câbles et composants qui acheminent l’électricité dans toutes les pièces de votre maison. Il alimente une large gamme d’appareils électriques, des éclairages et prises de courant aux systèmes de chauffage, ventilation et climatisation (CVC), en passant par les appareils électroménagers et autres équipements spécialisés.
Le rôle principal du câblage électrique est de relier le tableau de distribution (ou tableau électrique) à chaque circuit de la maison, permettant ainsi la distribution de l’énergie.
Les éléments du câblage électrique de la maison
Il s’agit de quelques éléments essentiels :
- Les câbles électriques : Ce sont des fils en cuivre ou en aluminium qui conduisent l’électricité.
- Les prises et interrupteurs : Ils permettent de contrôler l’alimentation électrique des appareils.
- Le tableau électrique : Il est l’élément principal qui distribue l’énergie à différents circuits et contient des protections comme des disjoncteurs et fusibles.
Un câblage électrique de la maison bien conçu est essentiel pour plusieurs raisons :
- Il assure la sécurité des occupants en réduisant les risques de courts-circuits et d’incendie.
- Il garantit que tous les appareils électriques fonctionnent correctement et de manière optimale.
- Il respecte les normes électriques en vigueur, garantissant ainsi la conformité et la sécurité de l’installation.
Importance de bien concevoir un schéma électrique
Avant toute installation ou modification du câblage, il est essentiel de créer un schéma électrique. Ce schéma sert de plan détaillé pour l’ensemble du câblage de la maison. Il permet de définir où chaque appareil sera branché, quel type de câble sera utilisé, et quel disjoncteur ou fusible protégera chaque circuit.
Les avantages d’un schéma électrique bien conçu :
- Identification des points de connexion : Le schéma permet de définir l’emplacement exact des interrupteurs, prises et points lumineux dans chaque pièce. Cela facilite le travail de l’électricien et assure que chaque élément est correctement installé.
- Calcul de la capacité nécessaire pour chaque circuit : Chaque circuit électrique doit être dimensionné pour supporter une charge précise. Par exemple, les circuits dédiés aux appareils électroménagers auront besoin d’une capacité supérieure à celle des circuits d’éclairage. Le schéma aide à déterminer cette capacité, évitant ainsi les risques de surcharge.
- Prévention des risques d’incendie : Un schéma bien conçu permet d’éviter la surchauffe des câbles et circuits. En effet, si un circuit est mal dimensionné, il peut entraîner une surchauffe des fils, ce qui peut provoquer un incendie.
- Répartition optimale de l’électricité : Un schéma électrique permet également de s’assurer que l’électricité est distribuée de manière uniforme et équilibrée dans toute la maison, ce qui contribue à une efficacité énergétique optimale.
Types de circuits électriques dans le câblage de la maison
Les circuits électriques sont des chemins par lesquels l’électricité circule pour alimenter les différents appareils et équipements dans votre maison. Chaque circuit est conçu pour alimenter une partie spécifique de la maison, en fonction des besoins de consommation et des appareils utilisés. Voici les principaux types de circuits électriques que l’on trouve dans une maison :
Circuit d’éclairage
Ce circuit est responsable de l’alimentation des lampes et éclairages dans les différentes pièces de la maison. Il utilise généralement des câbles de calibre plus petit, car l’intensité des appareils lumineux est relativement faible. Ces circuits sont souvent protégés par des disjoncteurs de faible capacité, généralement entre 10 et 15 ampères.
Circuit de prises de courant
Ce circuit est dédié à l’alimentation des prises électriques où vous branchez vos appareils (télévision, ordinateur, électroménagers). Ce type de circuit nécessite un câblage de calibre plus gros, généralement de calibre 12 AWG ou plus, afin de supporter des charges plus élevées. Ces circuits sont souvent protégés par des disjoncteurs de 15 à 20 ampères.
Circuit spécialisé
Certains appareils, comme les chauffe-eaux, les sèche-linges et les climatiseurs, exigent un circuit spécialisé. Ces appareils ont une consommation d’énergie beaucoup plus importante, ce qui nécessite un câblage spécifique et une protection adéquate. Les câbles et les disjoncteurs doivent être dimensionnés pour supporter des charges beaucoup plus élevées.
Circuit d’alimentation des appareils à haute consommation
Certains équipements, tels que les climatiseurs, les fours électriques, ou encore les panneaux de chauffage, ont des besoins énergétiques considérables. Pour ces appareils, un circuit à haute capacité est nécessaire pour garantir leur fonctionnement sûr. Ces circuits utilisent des câbles et disjoncteurs plus puissants (souvent entre 30 et 50 ampères), en fonction de la consommation de chaque appareil.
Si vous souhaitez que votre installation soit réalisée dans les règles de l’art, n’hésitez pas à faire appel à un professionnel qualifié comme Iso-Elec. Un électricien expérimenté saura vous fournir un travail sûr, conforme aux normes et à vos besoins spécifiques pour une câblage électrique de la maison bien fait.
